高剛性主結構體經過有限元素分析，結構穩定性與精度更好，快速移動更穩定
立柱采用大寬度設計，并優化了加強筋結構，傾倒剛性更強
主軸箱采用6滑塊平衡機構，主軸運動的穩定性更高
主軸箱與立柱結合面采用1:1.1設計，增加切削剛性
夾臂式刀庫換刀快速準確，換刀時間為1.4秒
|
項目 |
單位 |

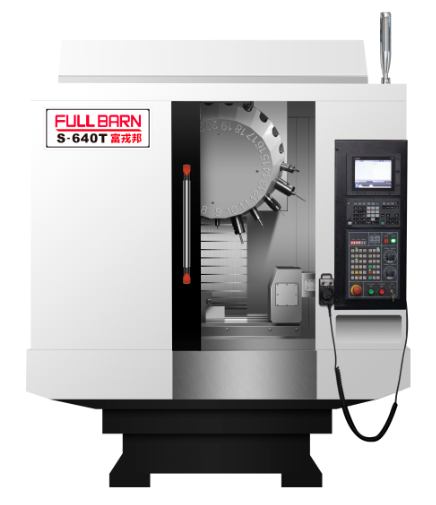

S-640T |
|
|
工作臺 |
工作臺尺寸 |
mm |
700×400 |
|
工作臺承重 |
kg |
250 |
|
|
T型槽寬(寬×間距×槽數) |
mm |
14T×100×3 |
|
|
行程 |
X軸行程 |
mm |
600 |
|
Y軸行程 |
mm |
400 |
|
|
Z 軸行程 |
mm |
350 |
|
|
主軸端面至工作臺距離 |
mm |
90-440/160-510 |
|
|
主軸 |
錐孔型號 |
- |
BT-30 |
|
傳動方式 |
- |
直聯式 |
|
|
轉速范圍 |
rpm |
20000 |
|
|
刀庫 |
刀庫最大容量 |
tools |
21 |
|
刀具規格 |
|
BT-30 |
|
|
刀具最大直徑 |
mm |
Φ80 |
|
|
刀具最大長度 |
mm |
200 |
|
|
刀具最大重量 |
kg |
3 |
|
|
進給 |
切削進給速度范圍 |
m/min |
1-12 |
|
X軸快速位移 |
m/min |
48 |
|
|
Y軸快速位移 |
m/min |
48 |
|
|
Z軸快速位移 |
m/min |
48 |
|
|
電機 |
X/Y/Z電機 |
kW |
1.5×1.5×3 |
|
主軸電機 |
kW |
5.5 |
|
|
空壓源 |
kg/cm2 |
7 |
|
|
總耗電量 |
kW |
13 |
|
|
主機外形尺寸 |
mm |
1900×2345×2600 |
|
|
主機重量 |
kg |
2800 |
|
|
控制器 |
- |
西門子/三菱/發那科 |
|
